ITO厚度为80 nm
发布时间:2024-06-07     作者:h   分享到:

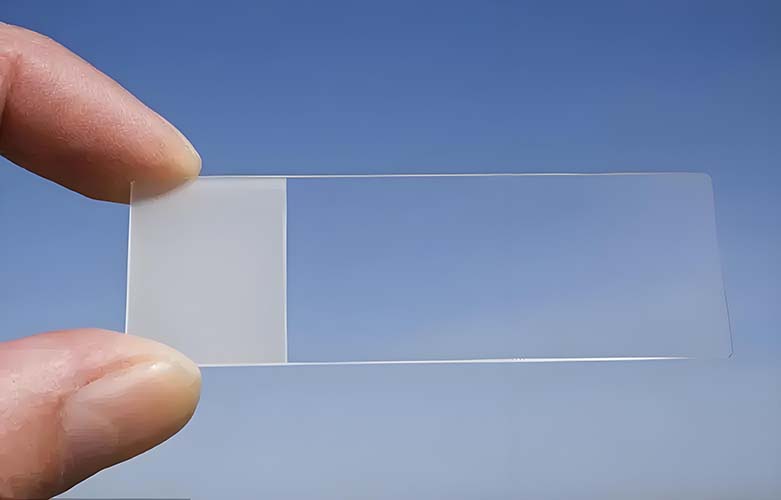

产品名称:ITO厚度为80 nm

ITO,即氧化铟锡(Indium Tin Oxide),是一种广泛用于制造导电玻璃的透明导电材料。它通常由氧化铟和氧化锡的混合物组成,具有**的电导率和透明度,因此在各种电子器件和光学器件中得到了广泛应用。

特点与优势

  1. 透明性:ITO薄膜具有**的透明性,可透过可见光区域的光线,使其成为透明电极的理想选择。

  2. 电导率:ITO具有良好的电导率,可在导电玻璃中实现有效的电流传输,适用于各种电子器件的导电层。

  3. 化学稳定性:ITO具有良好的化学稳定性,能够在常规工作条件下保持稳定性,不易受到环境中的氧化、腐蚀等影响。

  4. 机械强度:由于ITO通常制备为薄膜形式,其具有较好的机械强度和柔韧性,适用于灵活显示器等应用。

  5. 可加工性:ITO薄膜可以通过各种加工技术(如溅射、离子束淀积等)在不同的基材上制备,具有一定的加工灵活性。

应用领域

  1. 平板显示器:如液晶显示器(LCD)和有机发光二极管(OLED)等,用作显示面板的透明电极。

  2. 太阳能电池:ITO用作太阳能电池的电极材料,促进光电转换效率。

  3. 触摸屏:ITO广泛应用于电容式触摸屏的感应层,用于接收触摸信号。

  4. 光伏器件:如光电二极管(LED)等光学器件的导电层。

  5. 显示器件:如电子墨水显示器(E-ink)、液晶电视等。

研究与发展

  1. 新型制备技术:研究新的ITO薄膜制备技术,以提高制备效率和薄膜质量。

  2. 柔性电子器件:开发适用于柔性电子器件的ITO材料和制备工艺。

  3. 替代材料:研究替代ITO的新型导电材料,如氧化锌(ZnO)纳米线等。

  4. 性能优化:优化ITO材料的电导率、透明度和稳定性,以满足不同应用场景的需求。

  5. 应用拓展:探索ITO在新兴领域的应用,如柔性电子、光学传感等。

ITO作为一种重要的透明导电材料,在电子工业和光学领域发挥着重要作用。随着技术的不断进步和应用领域的拓展,ITO材料的研究与发展将持续推进,为新一代电子器件和光学器件的发展提供支持。

产地:西安

状态:固体

储藏条件:常温保存

温馨提示:仅用于科研,不能用于人体实验!
