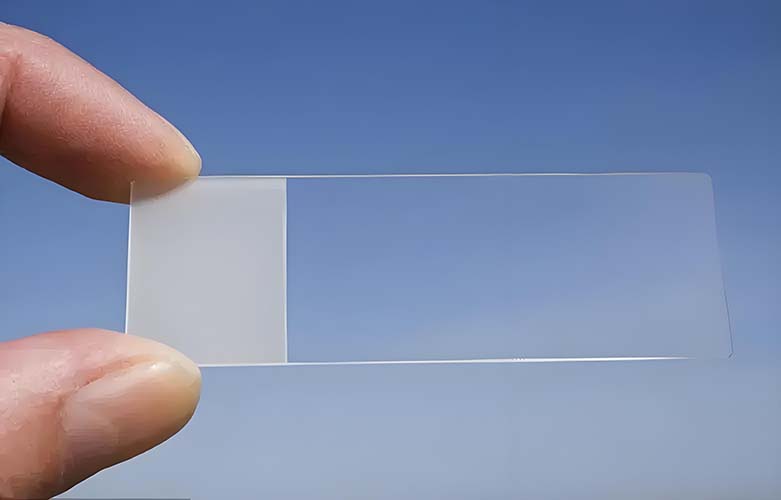

产品名称：CVD法二氧化硅基底单层石墨烯薄膜

使用化学气相沉积法（Chemical Vapor Deposition, CVD）在二氧化硅（SiO₂）基底上制备单层石墨烯薄膜是一项**的材料科学技术。这种方法能够生产出**的单层石墨烯，广泛应用于电子学、光电子学和其他领域。以下是关于CVD法制备二氧化硅基底单层石墨烯薄膜的详细信息：

CVD法制备单层石墨烯的原理

CVD法是通过在高温条件下将气态前驱物分解，并在基底表面沉积成薄膜的过程。对于单层石墨烯的制备，常用的前驱物是甲烷（CH₄），基底通常是铜（Cu）或镍（Ni）。

步骤

1. 基底准备：

• 选择基底：一般选择铜箔或镍箔作为初始基底，因为它们在高温下能催化碳源气体分解。

• 清洁基底：用乙醇或丙酮清洗基底表面，去除有机物和杂质。

2. CVD生长：

• 装载基底：将清洁后的铜箔或镍箔放入CVD反应室。

• 升温：将反应室升温到1000°C左右，这是石墨烯生长的**温度。

• 通入气体：通入氢气（H₂）和甲烷（CH₄）混合气体。氢气的作用是清洁基底表面，而甲烷是碳源。

• 沉积石墨烯：在高温下，甲烷分解，碳原子在铜或镍表面沉积并自组装形成单层石墨烯。

• 冷却：缓慢冷却至室温，石墨烯薄膜形成。

3. 转移到SiO₂基底：

• 涂覆聚合物保护层：在石墨烯表面涂覆一层聚合物保护膜（如PMMA）。

• 刻蚀金属基底：使用酸性溶液（如氢氟酸）刻蚀掉铜或镍基底，留下石墨烯/聚合物复合膜。

• 清洗：用去离子水清洗，去除刻蚀残余物。

• 转移到SiO₂基底：将石墨烯/聚合物复合膜转移到预先准备好的SiO₂/Si基底上。

• 去除聚合物：用有机溶剂（如丙酮）溶解并去除保护聚合物层，留下单层石墨烯。

优点

• **：CVD法制备的石墨烯质量高，缺陷少，晶粒大。

• 可控制性：可以控制石墨烯的层数、厚度和生长区域。

• 大面积生产：适合大面积石墨烯薄膜的生产，满足工业需求。

应用

• 电子器件：用于制备高性能场效应晶体管（FET）和其他微电子器件。

• 传感器：用于开发高灵敏度传感器，检测气体、生物分子等。

• 光电器件：用于制造透明导电电极、光探测器和太阳能电池。

• 材料科学：研究石墨烯在不同基底上的物理和化学性质。

产地：西安

状态：固体

储藏条件：常温保存

温馨提示：仅用于科研，不能用于人体实验！
