合成各种形貌的COF-LZU1，cas1242082-12-7的研究进展

研究了超临界流体技术在共价有机骨架材料（COF）合成中的应用，以均苯三甲醛和对苯二胺为原料，N，N-二甲基甲酰胺为共溶剂，醋酸为催化剂，在超临界二氧化碳（scCO2）中合成了亚胺类共价有机骨架材料COF-LZU1.考察了共溶剂、反应温度、反应压力、反应时间、醋酸含量和反应物摩尔比对COF-LZU1材料的晶体结构和微观形貌的影响.实验结果表明，反应温度的升高有利于提高scCO2的传质速率及增加反应物在scCO2中的溶解度，从而促进反应的进行；反应时间的延长有利于晶体的成熟和结晶度的提高；醋酸不仅是反应催化剂，还具有形貌导向剂的作用，通过改变醋酸用量分别获得了球状、块状和棒状形貌的COF-LZU1；反应物中对苯二胺含量过高会干扰反应过程中醛基与氨基的有序结合，导致结晶度的降低以及形貌规整程度的下降.在反应温度为60℃，反应压力为20 MPa，反应时间为6 h，均苯三甲醛与对苯二胺摩尔比为1：1.5，醋酸（3 mol/L）与N，N-二甲基甲酰胺体积比为1：1的条件下，制备的COF-LZU1呈现截面直径为80 nm的纳米棒形貌，具有良好的结晶度和**的热稳定性，热分解温度高达550℃.

在超临界环境中制备了COFs材料，为COFs的绿色合成提供了新途径.

COF-LZU1，cas1242082-12-7

COF-LZU-1

CAS NO.：1242082-12-7

分子式：C9H6O3.C6H8N2

分子量：270.28

材料名称：COF-LZU-1

其他名称：NA

CAS：1242082-12-7

单位分子式 C9H6O3.C6H8N2 单位分子量 270.28326

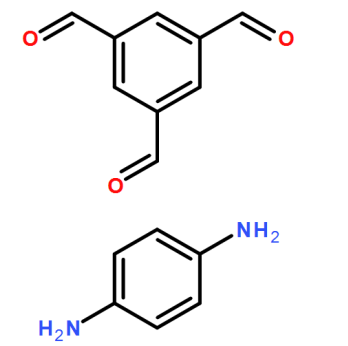

单体 1) 均苯三甲醛 (CAS:3163-76-6);

2) 对苯二甲胺 (CAS:106-50-3)

孔径 1.2-1.8 nm 孔容

比表面 BET比表面  860-1160 m2/g

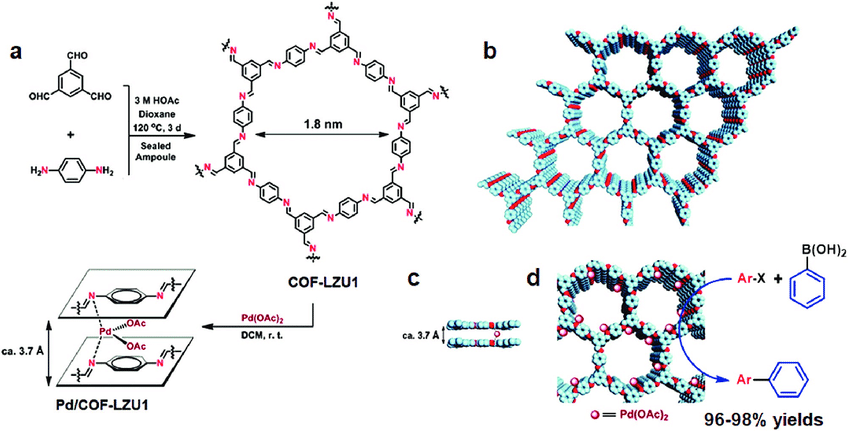

模拟结构

产品性状

产品形貌

黄色粉末

yellow solid

粒径  500nm-2um

稳定性

1) COF-LZU1具有稳定性，能够在50℃以下的热水中稳定存在48小时以上。

2) 热分解温度大于400度

保存和活化方法

1) 常温或低温条件下，干燥密封保存

其他特性

荧光:NA

应用领域

1)用于气体和污染物吸附

2)孔道可用于负载其他催化剂

以上资料来自小编zhn2021.09.07
