您当前所在位置:首页 > 宣传资料 > 特殊定制
CdSe/ZnS(核/壳)量子点掺杂聚甲基丙烯酸甲酯(PMMA)的吸收和发射光谱图
发布时间:2022-03-10     作者:axc   分享到:

中文名称:CdSe/ZnS量子点掺杂聚甲基丙烯酸甲酯

英文名称:CdSe/ZnSquantumdotsdopedpolymethylmethacrylate

简称:PMMA/CdSe-ZnSQDs

其它别称:聚甲基丙烯酸甲酯/硒化镉-硫化锌核壳量子点(PMMA/CdSe-ZnS)

CdSe/ZnS(核/壳)量子点掺入聚甲基丙烯酸甲酯(PMMA)

      CdSe/ZnS量子点掺杂聚合物

纯度:98%

包装:mg级和g级

货期:一周

地址:西安

厂家:西安齐岳生物科技有限公司

CdSe/ZnS(核/壳)量子点掺杂聚甲基丙烯酸甲酯(PMMA)的制备方法

1.在室温下将CdSe/ZnS量子点溶液稀释后待用将甲基丙烯酸甲酯(MMA)和偶氮二异丁腈(AIBN)混合置于烧杯中。

2.将烧杯放在油锅中在90°C环境下搅拌约15min。观察到烧杯中混合溶液达到一定粘度时停止搅拌。取少量混合溶液移至三口烧瓶内并注入CdSe/ZnS量子点溶液将其进行超声振荡10min。

3.将三口烧瓶移至磁力搅拌器上通入氩气后进行隔氧加热搅拌蒸发。直到三口烧瓶中混合溶液不再有气泡出现,即三口烧瓶中混合溶液的正己烷完全蒸发掉并使CdSe/ZnS量子点在PMMA中分布均匀。通过此方法制备CdSe/ZnS量子点不同掺杂浓度的(CdSe/ZnS)/PMMA样品。将制备的PMMA以及(CdSe/ZnS)/PMMA样品注入到模具,置于恒温炉固化成薄片。

我们将CdSe/ZnS(核/壳)量子点掺入聚甲基丙烯酸甲酯(PMMA)形成(CdSe/ZnS)/PMMA量子点掺杂光纤材料测量了不同掺杂浓度下的(CdSe/ZnS)/PMMA的吸收谱发射谱和折射率与正己烷溶剂中的CdSe/ZnS量子点比较PMMA基底不改变CdSe/ZnS量子点的吸收和发射峰值波长在掺杂质量浓度范围0.013~0.130mg·mL-1内实验观测到了光致荧光(PL)峰值强度具有单峰并呈指数平方变化的规律随掺杂浓度的增加常温下折射率大可提高0.0013PL辐射峰波长出现红移并逐步增大大红移量受限于斯托克斯频移红移产生的原因为量子点的二次吸收-发射和掺杂浓度效应

PMMA/CdSe-ZnSQDs.png

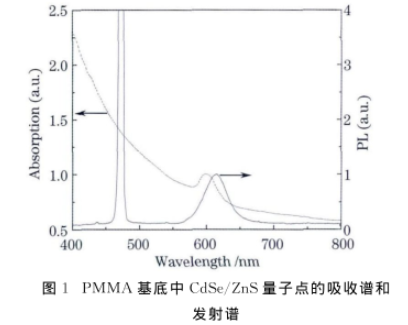

由图1可见,PMMA基底中CdSe/ZnS量子点(直径为5.5nm)的一吸收峰位于600nm荧光峰位于615nm斯托克斯频移为15nm与先前测量的在正己烷中的吸收峰和发射峰波长一致。因此可认为PMMA基底没有改变CdSe/ZnS量子点吸收谱和发射谱波长。

量子点定制产品目录:

g-CN量子点修饰球形钨酸铋BiWO

氮化硼量子点修饰纳米环状磁性氧化石墨烯复合材料

NiPS3量子点修饰氮掺杂介孔碳

PbS量子点修饰TiO2纳米棒阵列

CdS量子点修饰TiO2纳米棒阵列

氧化锌量子点修饰磁性石墨烯

WO3量子点修饰TiO2纳米管阵列(WO3/TiO2-NTAs)

CdSe量子点修饰DSPE-PAA

Bi量子点修饰C掺杂二维BiOCl纳米片

石墨烯量子点修饰BiOI/PAN柔性纤维|碘氧化铋(BiOI)

GQDs修饰BiOI/PAN纤维复合材料(GQD-BiOI/PAN)

碳量子点修饰g-C3N4/SnO2复合材料

碳量子点/g-C3N4/SnO2

CuS量子点修饰单晶TiO2纳米棒阵列

CuO量子点修饰单晶TiO2纳米棒阵列

碳量子点修饰铁酸镨/凹凸棒石复合材料

碳量子点(CQDs)修饰PrFeO<SUB>3/ATP复合材料

氧化石墨烯量子点修饰氧掺杂多孔g-C3N4

L-半胱氨酸/CdTe量子点修饰电极

巯基丙酸修饰CdTe量子点

单分散g-C3N4量子点修饰一维棒状BiPO4微晶(g—C3N4/BiPO4)

Ag3PO4量子点修饰Ag3PO4/Bi2WO6异质复合材料

厂家:西安齐岳生物科技有限公司

以上资料来自小编axc,2022.03.08

以上文中提到的产品仅用于科研,不能用于人体。


库存查询
