您当前所在位置:首页 > 宣传资料 > 无机纳米
稀土Yb掺杂水溶性CdS量子点,CdS∶Yb水溶性量子点,近似球状形貌,颗粒直径大约为4nm
发布时间:2022-03-16     作者:axc   分享到:

中文名称:稀土Yb掺杂水溶性CdS量子点

英文名称:CdS∶Yb水溶性量子点

其它别称:Yb掺杂的水溶性CdS量子点

纯度:98%

包装:mg级和g级

货期:一周

地址:西安

厂家:西安齐岳生物科技有限公司

一种稀土Yb掺杂的水溶性CdS量子点的合成方法,选用可溶性镉盐作为镉源,硫化钠作为硫源,巯基乙酸作为稳定剂,在水相体系中合成Yb掺杂的水溶性CdS量子点.本操作步骤简单,,合成条件温和,易控制,具有简单特点.与CdS量子点相比,所得的稀土Yb掺杂的CdS水溶性量子点在510nm处的荧光发光强度(130.8)约为纯CdS量子点荧光发光强度(25.7)的5.2倍,近似球状形貌,颗粒直径大约为4nm.在LED发光领域具有重要的应用前景.

一种Yb掺杂的水溶性CdS量子点的合成方法,其特征在于:选用可溶性镉盐作为镉源,硫化钠作为硫源,巯基化合物作为稳定剂,在水相体系中掺杂Yb元素合成掺杂型的水溶性CdS量子点,包括以下步骤:

(1) 在容器内,将可溶性镉盐、可溶性镱盐、巯基乙酸溶于蒸馏水中,其中Cd2+与Yb3+的摩尔和与疏基乙酸SH‑的摩尔比为1∶2.00~3.00,得到含金属离子的前驱体溶液;

(2) 往步骤(1)中所得前驱体溶液中通入惰性气体,用NaOH将溶液pH值调节为5.00~6.50,再加入硫化钠,S2‑与Cd2+的摩尔比为1~3∶4;

(3) 将步骤(2)所得混合溶液充分搅拌8~12min,停止通入惰性气体,并将混合溶液置于80~100℃的反应器中加热回流0.2~9h,反应结束后冷却至室温,得到CdS∶Yb水溶性量子点;

(4)将步骤(3)所得CdS∶Yb水溶性量子点用无水乙醇进行洗涤纯化,即得所述的Yb掺杂的水溶性CdS量子点。

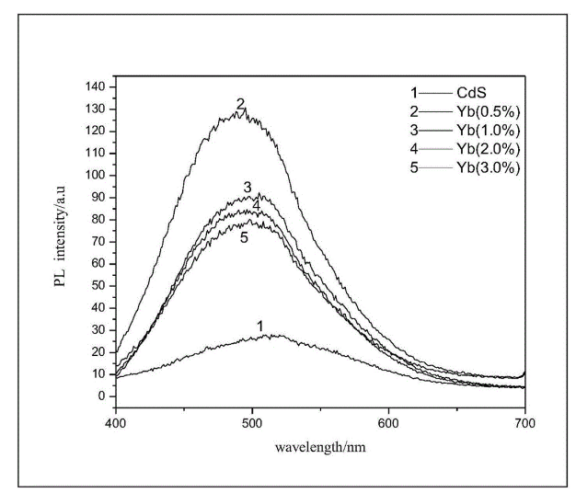

CdS∶Yb


量子点定制产品目录:

乙二胺功能化MoS2荧光量子点

二硫化钼量子点修饰二氧化钛纳米管,纳米片

MoS2量子点负载花球状CuInS2

二硫化钨/二硫化钼量子点

MoS2量子点掺杂聚苯乙烯材料

厂家:西安齐岳生物科技有限公司

碲化镉CdTe量子点修饰灯塔探针

g-CN量子点修饰球形钨酸铋BiWO

氮化硼量子点修饰纳米环状磁性氧化石墨烯复合材料

NiPS3量子点修饰氮掺杂介孔碳

PbS量子点修饰TiO2纳米棒阵列

CdS量子点修饰TiO2纳米棒阵列

i量子点修饰C掺杂二维BiOCl纳米片

石墨烯量子点修饰BiOI/PAN柔性纤维|碘氧化铋(BiOI)

GQDs修饰BiOI/PAN纤维复合材料(GQD-BiOI/PAN)

以上资料来自小编axc,2022.03.15

以上文中提到的产品仅用于科研,不能用于人体。


库存查询
