齐岳可定制合成钯原子Pd修饰Au纳米粒子合成Pd@Au电催化剂-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨荧光标记推荐西安齐岳生物

CO2还原电催化剂的活性一般服从火山曲线的规律，其催化活性依赖于催化剂表面的CO结合能。CO结合能也会随其他中间体（例如*COOH，*CHO或*COH）的结合能成比例变化。在Cu、Au和Ag等与CO结合较弱的金属上，*H的弱结合也**了H2的产生，反应速率主要受到CO2活化势垒的限制（Scheme 1 a），该过程形成*COOH中间体。Pt、Pd和Ni等金属与CO强烈地结合，很容易活化CO2，但易受到CO的毒化，在间隙位点上发生析氢副反应（Scheme 1 c）。

合金化是合成高性能催化剂的重要策略，其中杂原子相互作用可诱导几何效应或电子效应，以改变表面吸附性质并提高活性。Pd-Au双金属合金催化剂已经用于CO2还原研究（Scheme 1 b）。这些研究主要集中在块体合金成分与电催化性能的联系上。在无规面心立方（fcc）合金中，改变整体组成并不一定能**控制表面原子结构。如果合金表面仍然包含各个元素的连续位点，则单金属催化剂的上述限制因素仍然可能存在。因此，了解活性位点的原子结构，并对其进行严格的控制，对于开发用于CO2还原的双金属电催化剂至关重要，以实现优于单金属的催化剂性能。

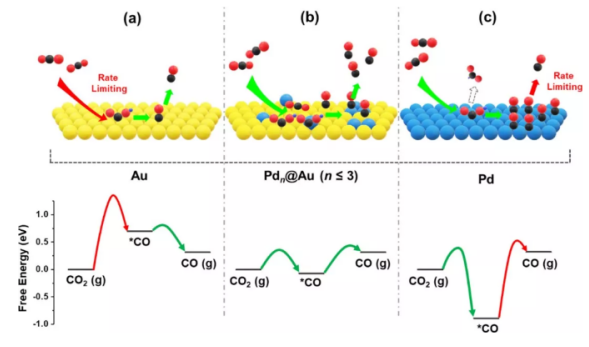

钯原子分散在金表面位点可增强二氧化碳还原的图示

在硼烷叔丁胺的油胺溶液中还原氯化金，得到直径为4-5 nm的金纳米颗粒，然后将其沉积在炭黑载体上。Au/C混合物分散在氯化钯(PdCl2)水溶液中，鼓入氢气以还原Pd（II）并沉积Pd 0原子，得到Pd修饰的纳米粒子。结果表明，可在**控制的剂量下，用Pd原子修饰Au纳米颗粒，得到Pd@Au催化剂，并改变Pd团簇的平均尺寸。高角度环形暗场扫描透射电子显微镜（HAADF-STEM）和电子能量损失光谱（EELS）表明，随Pd剂量增加，结构发生相应的变化。对于Pd2@Au98和Pd5@Au95，Pd的分布以均匀分布的离散位点为主，对应于金纳米粒子表面高度分散的Pd位点。随着Pd剂量的增加，连续的Pd团簇出现并形成半连续层。在Pd20@Au80中，金纳米粒子被完全封装在Pd壳中。在所有剂量下，Pd原子主要存在于Au晶种的表面。

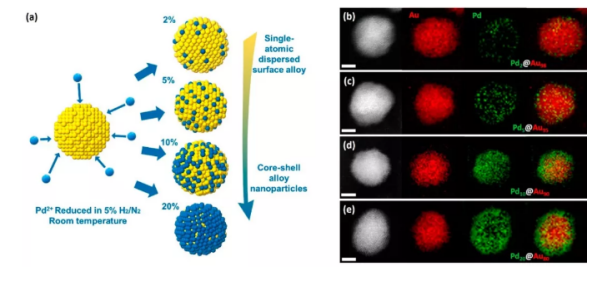

图1 Pd@Au纳米粒子的合成及HAADF-STEM图

(a) Pd@Au 纳米粒子的合成方法；

(b) Pd2@Au98；(c) Pd5@Au95；(d) Pd10@Au90；(e) Pd20@Au80的STEM图和EELS基元素图（Au和Pd原子分别由红色和绿色像素表示）。

使用X射线吸收光谱（XAS）表征了Pd@Au 纳米粒子的原子结构。Pd@Au纳米粒子的X射线近边吸收（XANES）分别与Au箔与Pd箔的Au L3-和Pd K边缘一致。所有Pd@Au纳米粒子中，Au总配位数（CN, 包括Au–Au和Au–Pd）约为8，这也与Au箔一致。Au的配位主要由Au-Au键决定。在四种Pd@Au纳米粒子中，Au-Au和Au-Pd的CN分别约为7和1。Pd主要修饰在Au纳米粒子的表面，这与STEM的元素分析测试一致。值得注意的是，在CO2还原反应条件下，Pd位的原子结构保持稳定。

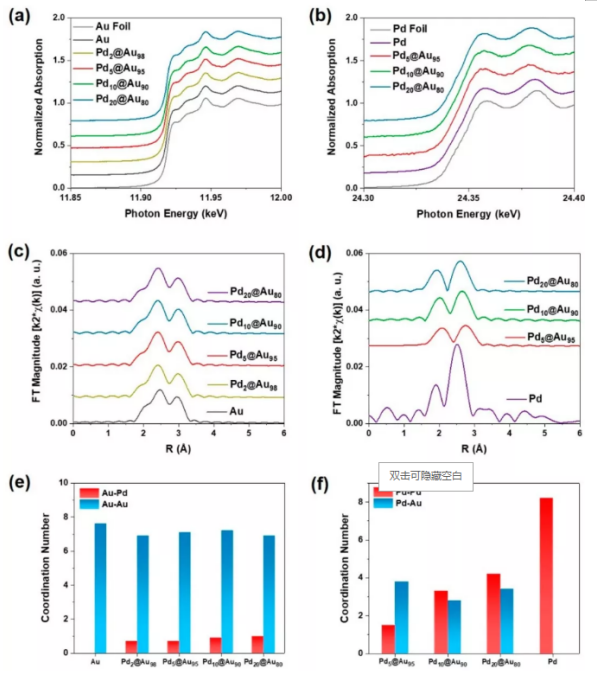

图2 Pd@Au纳米粒子的XAS分析

(a) Au L边缘的XANES光谱；

(b) Pd K边缘的XANES光谱；

(d) Pd K边缘的k 2加权傅立叶变换光谱；

(e) EXAFS分析Au原子得出的CNs总结；

(f) EXAFS分析Pd原子得出的CNs总结。

在金属负载量（约10 μg Au+Pd/cm2geo）和粒径（约5 nm）相同的条件下，Pd@Au催化剂的总催化电流密度(Jtot)高于单金属Au和Pd。在-0.8 V电势下，Pd5@Au95的JCO2值是Au的3倍，同时也是Pd的21倍。低剂量Pd对Au纳米粒子的修饰使CO2的活化更加容易，随着Pd含量的增加，其催化活性也随之提高。同时，高剂量Pd的双金属纳米粒子表现得更像纯Pd催化剂，它将CO2还原为CO的活性反而下降，产生了更多的甲酸盐。电催化性能对Pd剂量的依赖性归因于Pd的分散程度，这决定了双金属催化剂的吸附性能和表面反应性质。

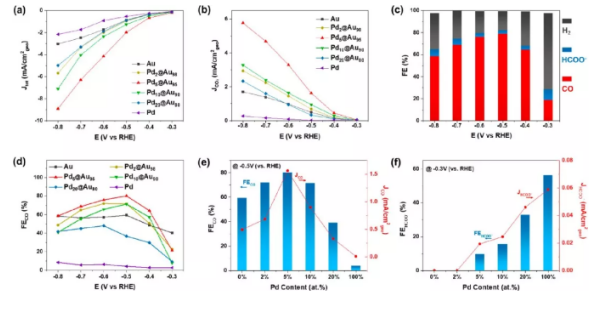

图3 Pd@Au 电催化剂的CO2还原性能。

(a) 总催化电流密度（Jtot）；

(b) 所有碳质产物的CO2还原电流密度（JCO2）；

(d) 比较不同电催化剂的对CO（FECO）的FE；

(e) Pd@Au催化剂中的Pd含量对生成CO的FECO和部分电流密度（JCO）的影响;

(f) Pd@Au催化剂中的Pd含量对生成CO的FEHCOO-和部分电流密度（JHCOO-）的影响

循环伏安图（CVs）图显示，Pd在低于0.4 V处有一个宽峰，这归因于氢的吸附（Pd–H），该特征在Pd@Au催化剂中几乎消失。Pd和Pd20@Au80在阴极扫描中有一个峰，对应于阳极扫描形成的钯氧化物（Pd–O）的还原。与Pd相比，Pd20@Au80的Pd-O峰发生了120 mV的正移，其他Pd@Au催化剂则正移不明显。通过电化学吸附测量来探测表面性能，进一步说明了电催化性能对Pd剂量的依赖性归因于Pd分散度的调整，这决定了双金属催化剂的吸附性能和表面反应性。在0.1M的HClO4中记录了Pd@Au电催化剂的循环伏安图(CV)，观察结果表明，周围的Au削弱了Pd位置上氢和氧的结合。随着Pd的分散程度增加，削弱的程度也随之增加。

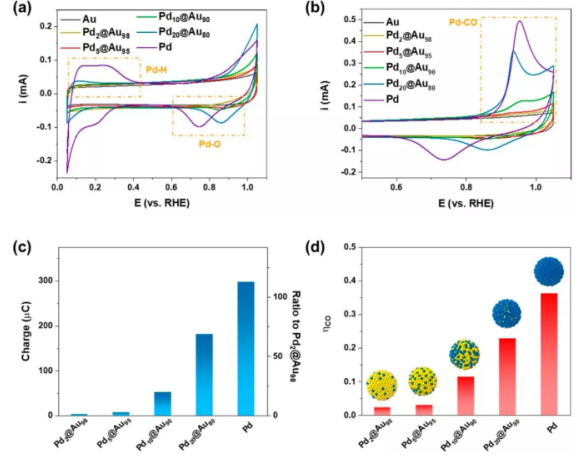

图4电化学吸附法测定Pd@Au的表面性质

(a) 循环伏安曲线；

(b) CO脱附峰；

(d)CO吸附系数。

通过DFT计算，优化得到Pd@Au催化剂的（111）和（100）晶面吸附的*CO和*COOH构型。结果表明，对于Pd单体，*CO和*COOH的强结合位点都在Pd上，CO吸附在Au原子上。对于Pd二聚体，两个面上的构型为*CO的桥式吸附。对于Pd三聚体，CO吸附在（111）面的间隙和（100）面的桥接位置。CO结合强度随Pd的尺寸减小而降低，这与Pd@Au的CO剥离测试结果一致。与纯Pd或纯Au表面相比，原子级的Pd团簇更能耐受CO中毒，*COOH的稳定性随Pd尺寸的增加而增加，活化CO2需要较低的过电势。不同催化剂表面上*COOH和*CO的吸附能提供了关于Pd含量将CO2还原为CO催化活性的火山关系。中等大小的Pd聚合体（如Pd二聚体）可能会在*CO和*COOH的结合强度之间取得平衡，从而产生较低的CO2的活化能垒。

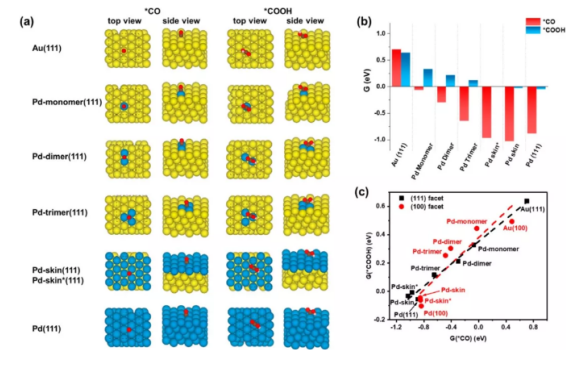

图5 不同Pd尺寸的Pd@Au双金属催化剂(111)和(100)表面吸附性能

(a) *Co和*COOH在(111)表面较强结合位处的构型；

(b)总结*CO和*COOH在不同类型(111)表面上吸附能的直方图；

(c)(111)和(100)表面*Co和*COOH结合强度之间的线性标度关系；

我们公司可以提供金纳米簇/金纳米球/金纳米笼/金纳米壳/金纳米星/金纳米三角片/金纳米线/金纳米球/金纳米棒等等金系列产品。

我们可以对这些金纳米产品进行功能化，我们可以在这些金材料上修饰氨基醛基羟基羧基马来酰亚胺生物素Alkyne叠氮胆固醇TCO NHS，Alkyne炔烃，Amine氨基，Azide叠氮，Biotin生物素，Carboxyl羧基，Methyl甲基，NHS活化脂，Maleimide马来酰亚胺，Hydroxyl羟基，Thiol巯基，我们还可以在纳米金球/纳米金棒/金微球/金纳米线上修饰这些蛋白Neutravidin中性亲和素，GSH谷胱甘肽，Streptavidin链霉亲和素，ProteinA蛋白A，磷脂产品、Galactose半乳糖,BSA牛血清白蛋白、PEI修饰、RGD修饰，叶酸修饰，PAA聚合物葡聚糖、壳聚糖、海藻酸钠、半乳糖、DOTA、转铁蛋白和二氧化硅均可以修饰纳米金及纳米金棒产品。
